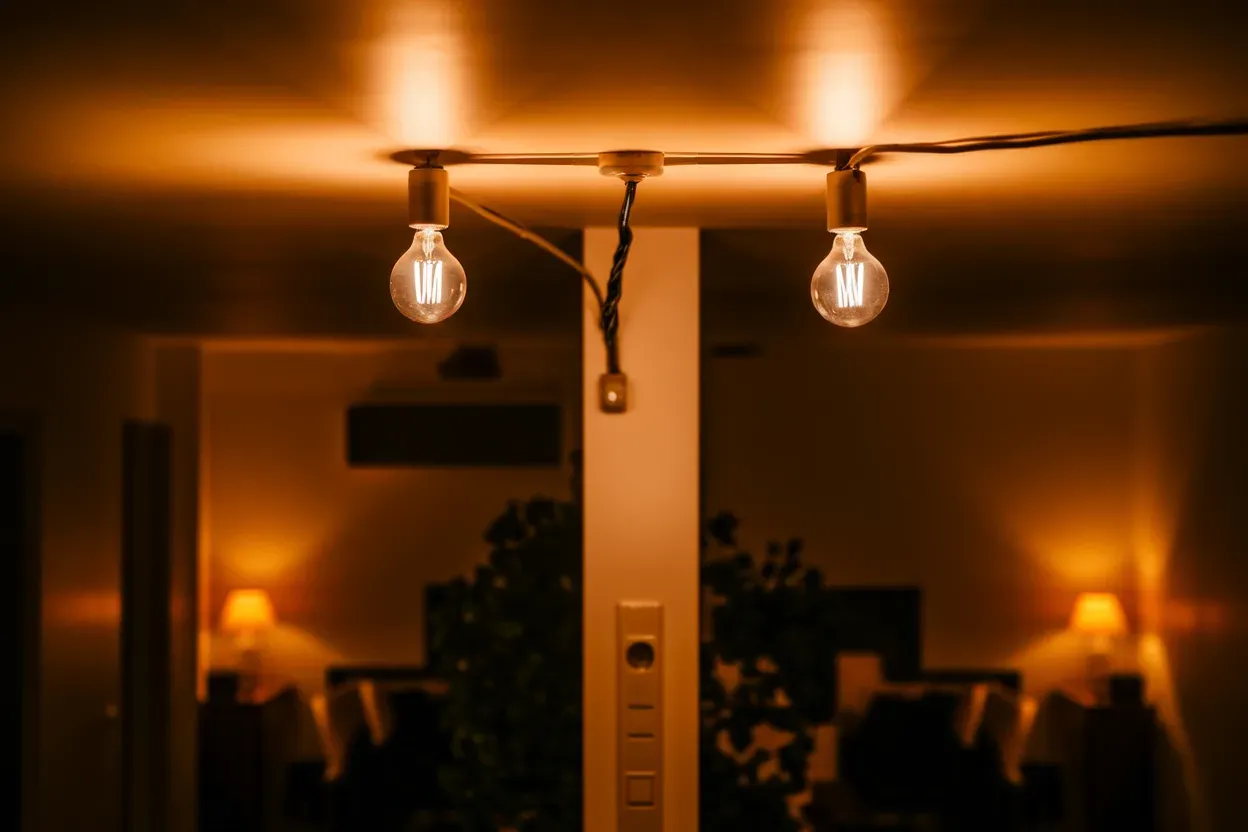

Використання двоклавішних вимикачів дозволяє раціонально розділити освітлення на окремі зони або керувати різними групами ламп в одній люстрі. Це базовий елемент ергономіки сучасного житла.
Такий підхід суттєво підвищує рівень комфорту, оскільки дає змогу регулювати інтенсивність світла залежно від поточної потреби, водночас зменшуючи витрати електроенергії. Замість активації всіх точок освітлення одночасно, користувач задіює лише необхідний сегмент ламп. Правильний монтаж гарантує стабільну роботу мережі та виключає ризик перевантаження окремих ліній живлення у квартирі чи будинку.
Інструменти та матеріали для електромонтажу
Для якісного виконання робіт необхідно заздалегідь підготувати набір спеціалізованого обладнання, що забезпечить точність з’єднань та безпеку майстра під час контакту з елементами під напругою.
Перелік необхідного оснащення:
- Діелектричні викрутки. Набір із хрестовим та шліцовим наконечниками для фіксації контактів.
- Індикатор напруги. Пристрій для визначення фазного провідника в монтажній коробці.
- Пасатижі. Використовуються для вирівнювання дротів та допоміжних маніпуляцій.
- Стрипер. Професійний інструмент для обережного зняття ізоляційного шару без пошкодження жили.
- Мультиметр. Знадобиться для продзвонювання ланцюга та перевірки цілісності ліній.
Основним матеріалом виступає мідний кабель марки ВВГнг, який має низьку горючість та оптимальні технічні характеристики для внутрішньої проводки. Важливо дотримуватися стандарту перерізу: для ліній освітлення завжди використовується провідник 1.5 мм², що витримує відповідне навантаження. Для надійного з’єднання в розподільній коробці найкраще підходять безгвинтові клемники Wago, які забезпечують постійний притиск жил.
У разі відсутності клемників допускається використання якісної ізоляційної стрічки на основі ПВХ, проте такий метод потребує ретельного виконання скруток із подальшим паянням або зварюванням. Також варто підготувати підрозетник, якщо проводиться первинний монтаж у стіну.
Розподіл дротів у монтажній коробці
Комутаційний вузол є центром системи, де відбувається розгалуження живлення від силового щитка до вимикача та безпосередньо до джерел світла в приміщенні.
| Колір ізоляції | Призначення провідника | Тип підключення |
|---|---|---|
| Коричневий (чорний) | Фаза (L) | Йде на вхідну клему вимикача |
| Синій | Нуль (N) | Напряму до патронів ламп |
| Жовто-зелений | Заземлення (PE) | До металевого корпусу люстри |
Фазний дріт, що приходить від автоматичного вимикача в щитку, з’єднується з провідником, який спускається до загального контакту вимикача.
Після натискання клавіші фаза повертається в коробку двома окремими жилами, кожна з яких живить свою групу ламп. Нульові провідники від обох світильників об’єднуються в один загальний вузол із магістральним нулем, що приходить від мережі. Таке розділення дозволяє кожній клавіші працювати незалежно, замикаючи лише свою частину електричного кола без впливу на іншу лінію освітлення.
Будова механізму та маркування контактів
Сучасний двоклавішний вимикач має специфічну архітектуру, що складається з одного входу та двох незалежних вихідних вузлів.
На корпусі більшості пристроїв нанесена схема або символи L (вхід) та 1, 2 (виходи), що допомагає уникнути помилок при монтажі.
Пристрої можуть оснащуватися гвинтовими затискачами, де дріт фіксується затягуванням гвинта, або пружинними механізмами, які самостійно затискають жилу після її введення в отвір. Пружинні контакти вважаються надійнішими в довгостроковій перспективі, оскільки вони компенсують температурну деформацію металу. Перед початком робіт важливо визначити, де у вимикача верх, щоб положення клавіш “увімкнено” було стандартним.
Неправильна орієнтація корпусу не вплине на функціональність, але створить незручності в експлуатації, порушуючи звичну логіку керування світлом у домі.

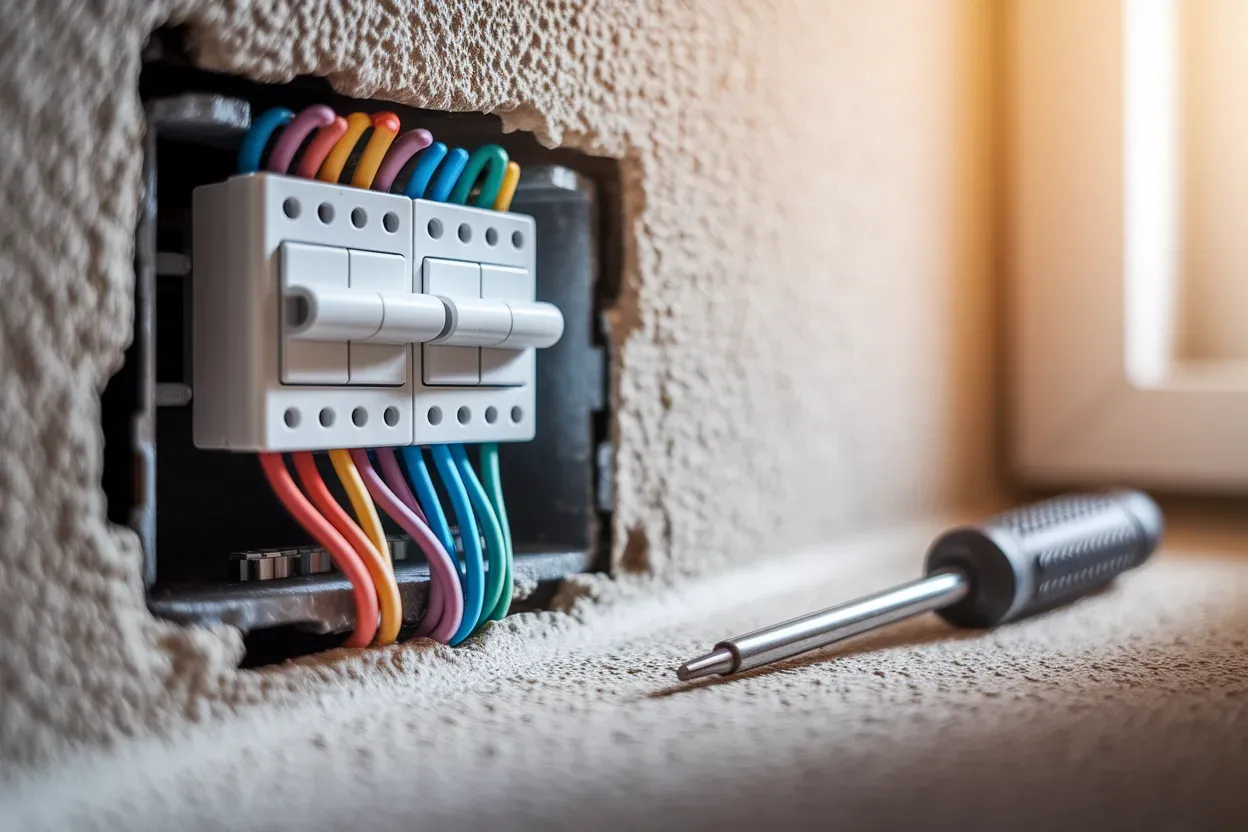

Послідовність фіксації дротів до механізму
Процес безпосереднього підключення вимагає максимальної концентрації, оскільки від чистоти контактів залежить відсутність іскріння та нагріву елементів у майбутньому.
Етапи монтажу вимикача:
- Підготовка жил. Зніміть зовнішню оболонку кабелю на 5—7 см, а кожну окрему жилу зачистіть від ізоляції.
- Зачистка кінців. Оптимальна довжина оголеного металу становить 10–12 мм для повного занурення в клему.
- Монтаж фази. Вставте коричневий дріт (прихід енергії) у клему з маркуванням L або стрілкою, що вказує всередину.
- Підключення виходів. Дві інші жили, що йдуть до ламп, зафіксуйте у вихідних гніздах під номерами 1 та 2.
- Перевірка фіксації. Легко потягніть за кожен дріт, щоб переконатися в надійності його затискання механізмом.
Важливо розуміти принципову схему: вимикач завжди встановлюється в розрив фазного провідника, а не нульового.
Така конфігурація є критично важливою для електробезпеки, адже при вимкненому світлі на патроні лампи буде відсутня напруга.
Це дозволяє безпечно проводити заміну згорілих ламп або виконувати дрібний ремонт світильника без ризику ураження струмом. Якщо переплутати місцями фазу та нуль, лампа може тьмяно світитися або блимати у вимкненому стані, особливо при використанні світлодіодних моделей, що призводить до їхнього швидкого виходу з ладу.

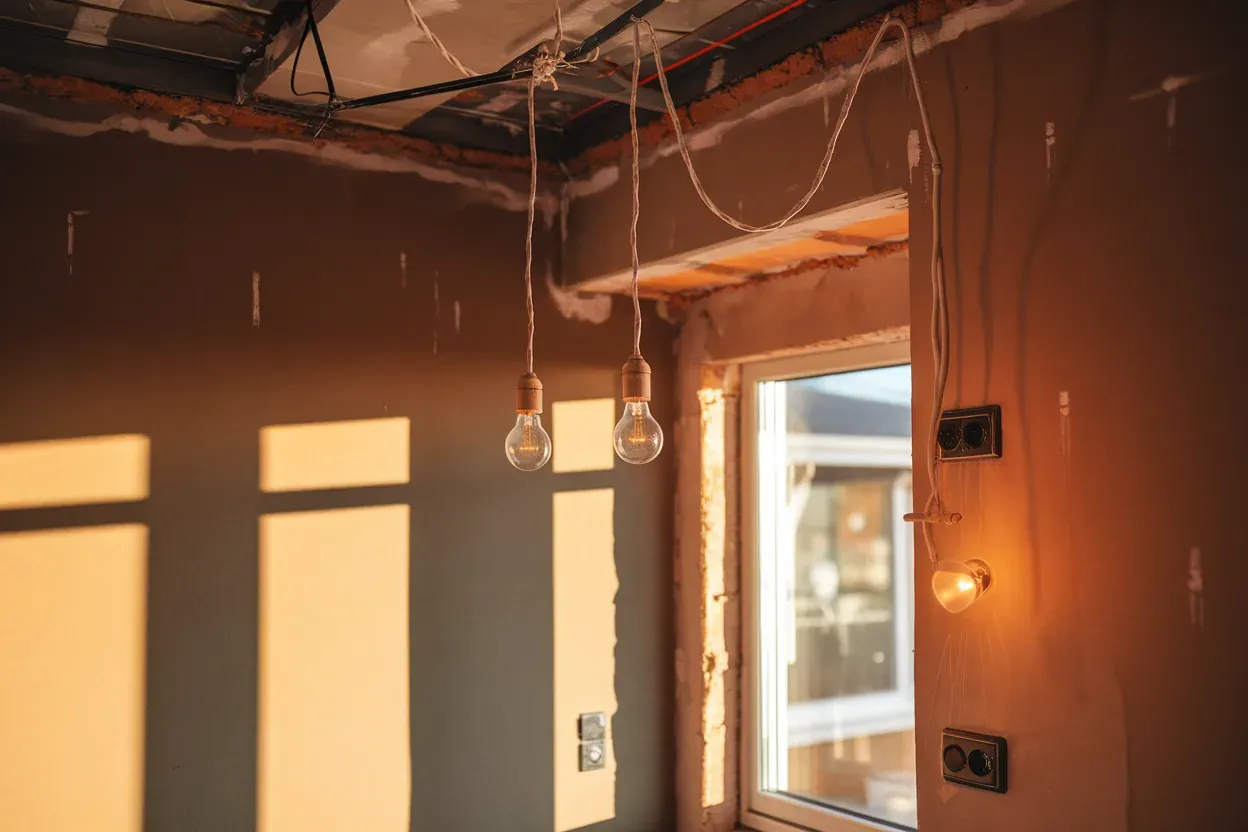

З’єднання світильників та робочого кола
На завершальному етапі монтажу необхідно правильно під’єднати проводи безпосередньо до патронів або клемних колодок освітлювальних приладів.
Порядок з’єднання на стелі:
- Спільний нуль. Сині дроти від усіх груп ламп об’єднуються і підключаються до магістрального синього провідника.
- Керуючі фази. Кожна з двох ліній, що прийшли від вимикача, приєднується до відповідного контакту своєї лампи.
- Захисний провід. Жовто-зелена жила фіксується на спеціальному болті заземлення на корпусі люстри.
Для з’єднання дротів безпосередньо біля джерела світла рекомендується використовувати клемники Wago серії 221 або гвинтові колодки з захисною пластиною. Це забезпечує надійний електричний контакт навіть у складних умовах експлуатації, наприклад, при нагріванні від потужних ламп розжарювання.
Перевірка системи та встановлення накладок
Після завершення всіх комутацій механізм вимикача необхідно акуратно розмістити всередині підрозетника, уникаючи надмірного перегину дротів.
Фіксація виконується за допомогою розпірних лапок, які розсуваються при закручуванні бічних гвинтів, або шляхом прямого прикручування супорта до країв монтажної склянки. Важливо виставити механізм чітко за рівнем, щоб зовнішня рамка щільно прилягала до поверхні стіни без перекосів та зазорів. Після закріплення основи подайте живлення на об’єкт і за допомогою індикатора або тестера перевірте наявність напруги на вихідних клемах при зміні положення клавіш.
Якщо кожна група ламп реагує на натискання відповідної кнопки, можна замикати конструкцію декоративною рамкою та встановлювати клавіші.
Чи забезпечує обрана схема надійну роботу системи?
Дотримання технічних норм і правильна ідентифікація кожної жили під час монтажу є головною гарантією довговічності електромережі та безпеки мешканців. Вибір на користь класичного двоклавішного підключення дозволяє гнучко адаптувати освітлення під конкретні сценарії життя, будь то робота чи відпочинок. Кінцевий результат залежить від якості затягування контактів та відповідності перерізу кабелю потужності встановлених ламп, що мінімізує ризики в процесі експлуатації.
